熱釋電紅外傳感器

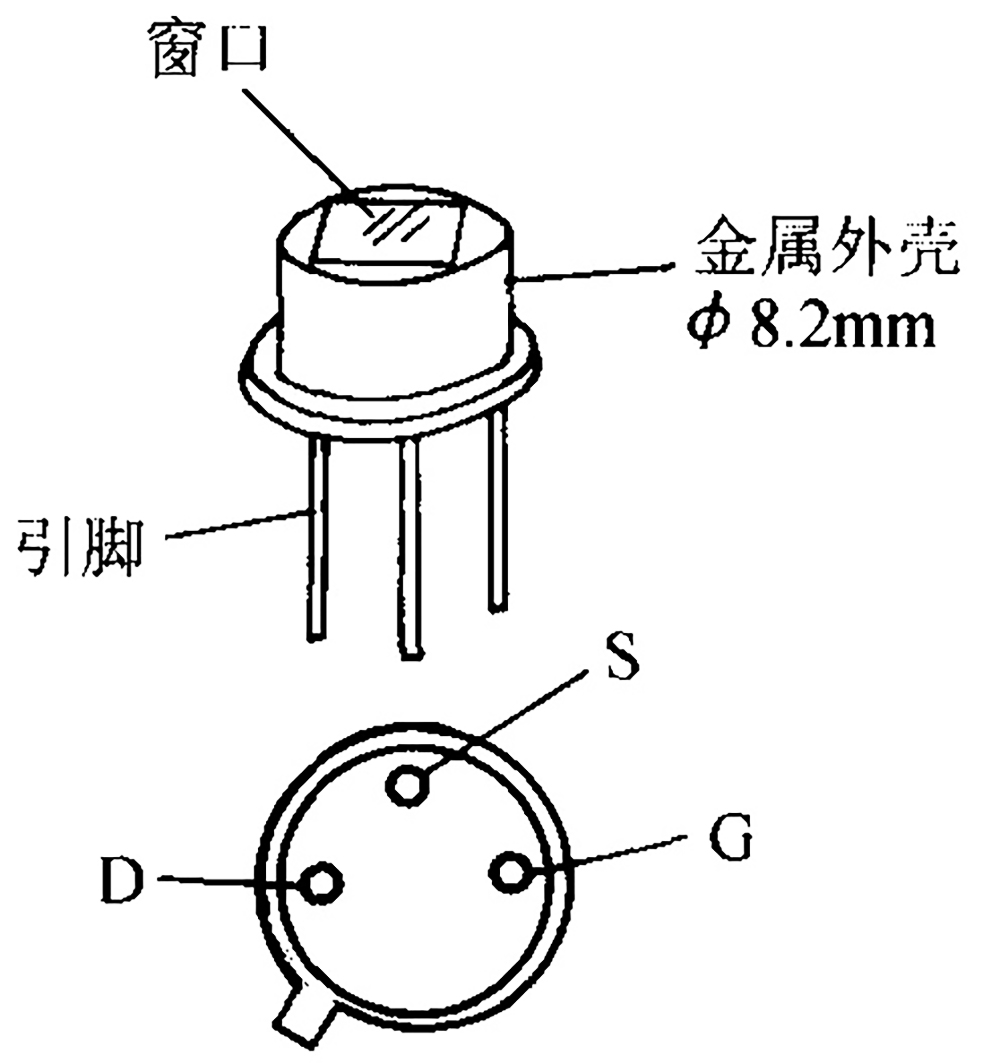

 熱釋電紅外傳感器是檢測人或某些動物發射的紅外線并轉換成電信號輸出，是一種能檢測人體發射的紅外線的新型高靈敏度紅外探測元件。它能以非接觸形式檢測出人體輻射的紅外線能量的變化，并將其轉換成電壓信號輸出。將輸出的電壓信號加以放大，便可驅動各種控制電路，如作電源開關控制、防盜防火報警等。

熱釋電紅外傳感器的工作原理：

      a.熱釋電效應:當一些晶體受熱時，在晶體兩端將會產生數量相等而符號相反的電荷，這種由于熱變化產生的電極化現象，被稱為熱釋電效應。

b.當溫度未變化時，晶體自發極表面束縛電荷被來自空氣中自由電子中和，自發極化電矩不能表現出來。當溫度變化時，晶體結構中的正負電荷重心相對移位，自發極化發生變化，晶體表面就會產生電荷耗盡，電極化現象表現出來。

c.熱釋電傳感器利用的正是熱釋電效應，這是一種對溫度敏感的傳感器。

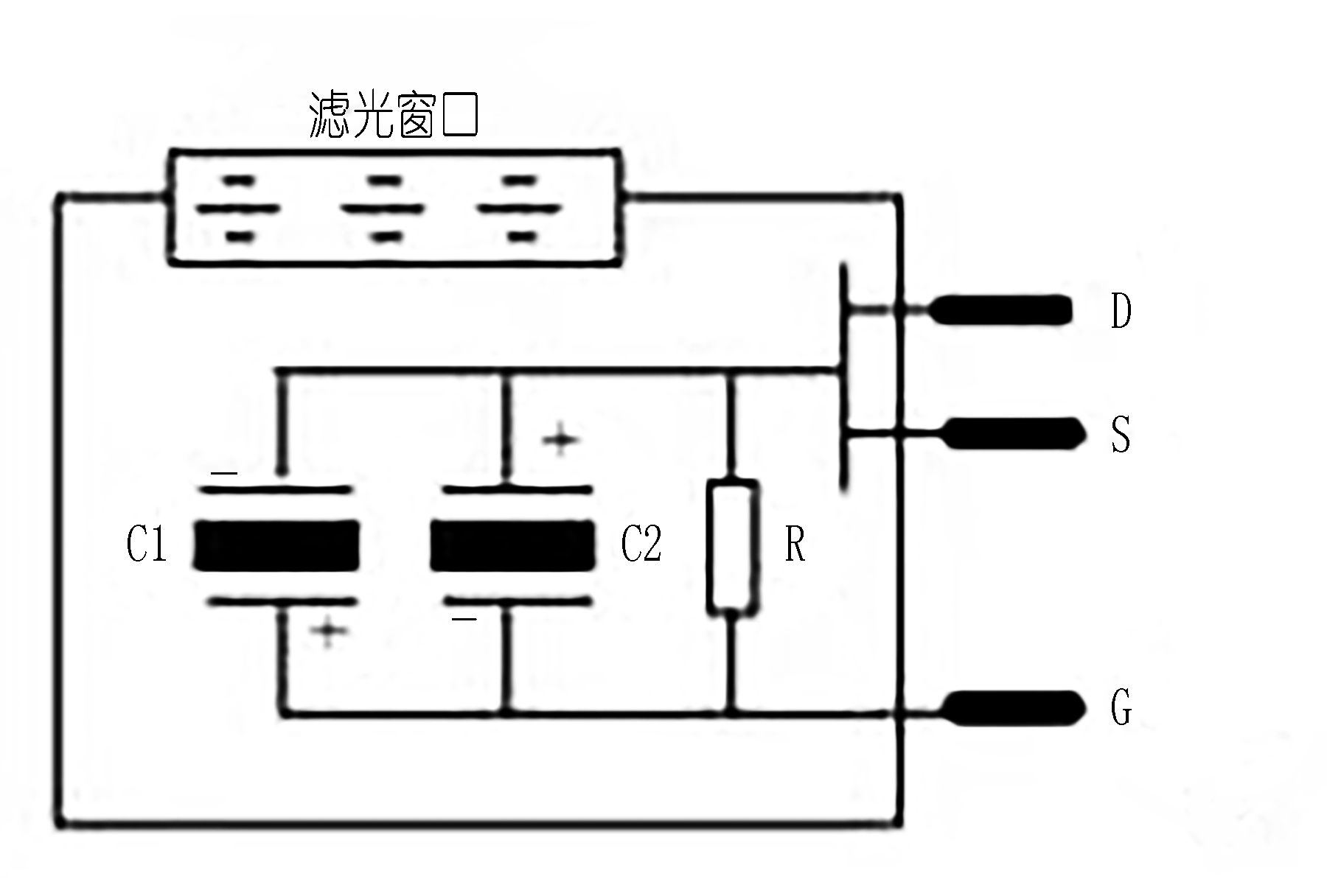

 d.當傳感器沒有檢測到人體輻射或人體靜止時，由于C1、C2自身產生極化，C1、C2上的紅外線光能能量相等，且達到平衡，極性相反、能量相等的光電流在回路中相互抵消，回路中不產生電流，傳感器無輸出。

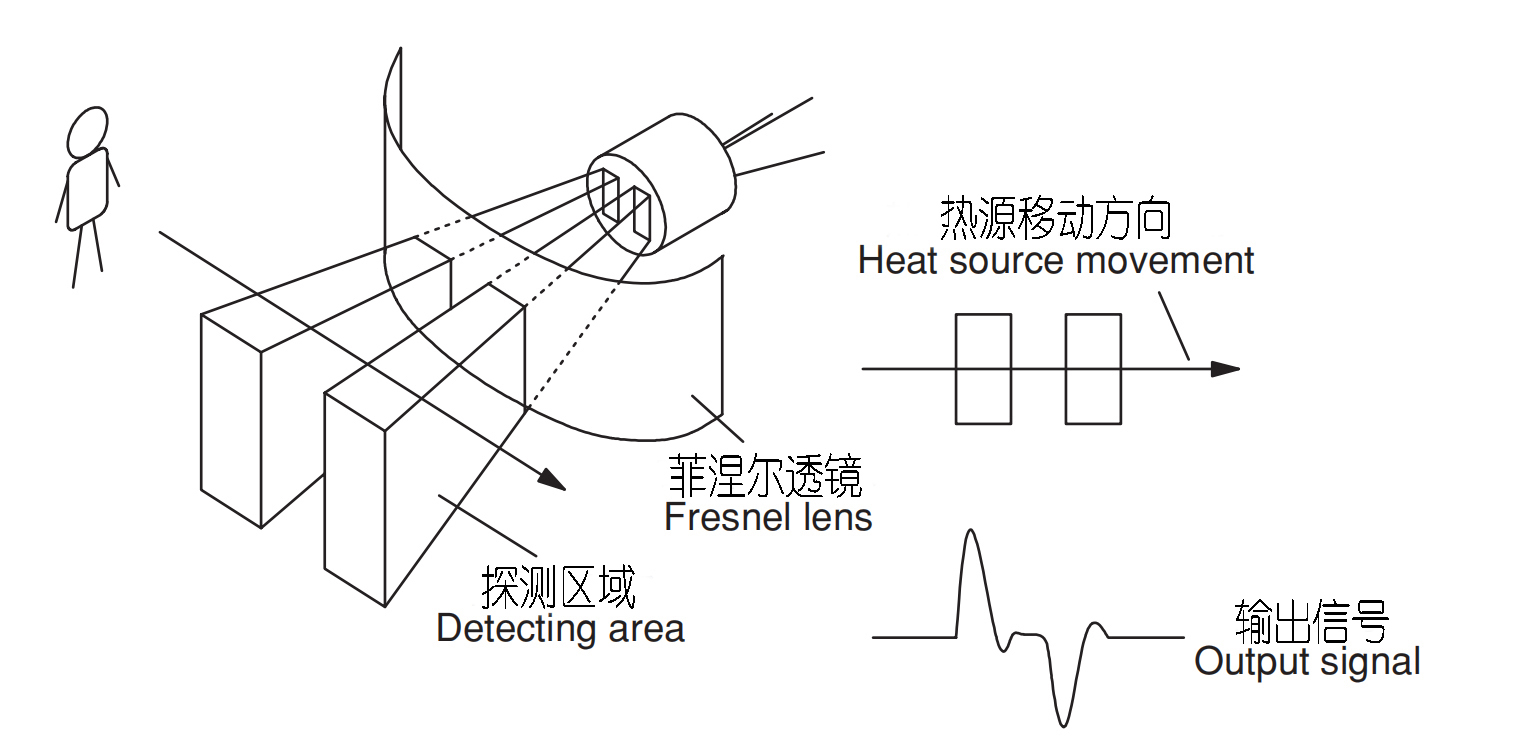

          e.當人體移動時，紅外輻射引傳感器敏感單元的兩個等效電容產生不同的極化電荷時，才會向外輸出電信號。所以，這種傳感器只對人體的移動或運動敏感，對靜止不敏感。
