紅外感應方案

紅外感應方案6腳集成電路TTY020

TTY020 是一款低功耗人體紅外線感應專用智能放大芯片,采用獨有
的動態窗口偵測專利技術，具有暖機加速，超低功耗，外圍零件少，靈敏
度高，工作穩定的特點，可廣泛應用于各種需要進行人體紅外線感應類產
品的專用智能放大芯片。
特點
? 電壓工作范圍 2.4V ~ 5.5V。
? 典型工作電流, 無負載 = 25uA@VDD=3V。
? 提供暖機加速穩定時間功能10秒@VDD=3V。
? 暖機加速時間內 OUTN 輸出為低電平。
? 動態窗口偵測,可提升抗噪聲能力。

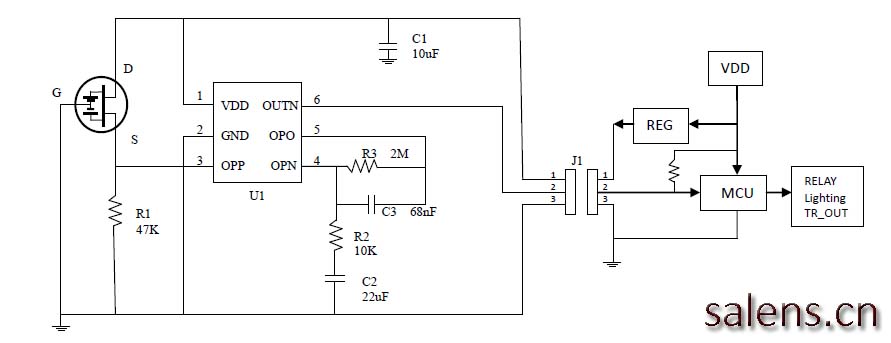

? 應用電路簡單。
? 6 PIN 包裝 (SOT23-6)。
應用
? 人體感應LED 球泡燈
? 人體感應燈具
? 需增加PIR感應的系統
